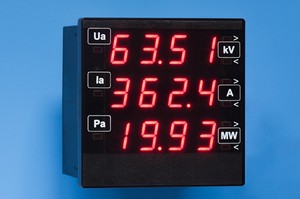

AED 47113964.2.025 (красный) Индикатор

AED 47113964.2.025
Код
158,4$ руб с НДС

Устройство индикации АЕD 47113964.2.025 (красный) предназначено для  подключения к измерительному многофункциональному преобразователю АЕТ, имеющему два независимых интерфейса  RS-485, для  отображения результатов измерений, произведенных преобразователем.

Индикатор  предназначено для установки в приборных щитах и шкафах.

Подключение к преобразователю осуществляется по интерфейсу RS-485, протокол обмена «ExtDev».



Вид климатического исполнения УХЛ3.1 по ГОСТ 15150 с расширенным диапазоном

температур при этом:

-   температура окружающего воздуха,  С…………….…..….. от минус 40 до 55;

- верхнее значение относительной влажности воздуха при

температуре 35 С без конденсации влаги, %…………………. 30-80;

- атмосферное давление, кПа (мм рт. ст.)…………………….... 84-106 (630-800).

Устройство устойчиво к воздействию синусоидальных вибраций с частотой от 10 до 55 Гц и

амплитудой 0,15 мм.



Краткие технические характеристики АЕD:

Наименование параметра

Значение

Тип индикаторов устройства

Семисегментный светодиодный

Высота знака индикатора, мм

20,32

Цвет свечения индикаторов

Красный

Количество строк индикации

3

Количество десятичных разрядов в строке индикации

4

Децимальная точка

Правая, в трех старших разрядах строки

Диапазон отображаемых значений в строке индикации

От минус 9999 до 9999

Отображаемое состояние индикаторов уставок на уменьшение «<»

Светится, несветится

Отображаемое состояние индикаторов уставок на превышение «>»

Светится, несветится

Цвет свечения индикаторов уставок

Красный

Тип интерфейса

RS-485

Частота обновления данных измерений, поступающих на устройство, Гц

3

Напряжение питания постоянного тока, В

5 ±0,5

Потребляемая мощность,Вт, не более

4

Количество устройств, подключаемых к одному преобразователю, не более

30

Средняя наработка на отказ в рабочих условиях применения, ч, не менее

100000

Средний срок службы, лет

15

Габаритные размеры, мм

В соответствии с рисунком А1 приложения А руководства по эксплуатации

Масса, кг, не более

0,45



Устройство АЕD



На устройство по линии связи RS-485 от преобразователя поступают готовые данные по всем измеренным параметрам и состояниям уставок параметров на уменьшение и превышение. В соответствии с заданной конфигурацией устройство осуществляет считывание данных по трем выбранным параметрам и вывод их на индикацию в виде десятичного четырехразрядного числа в соответствующих единицах измерения.
